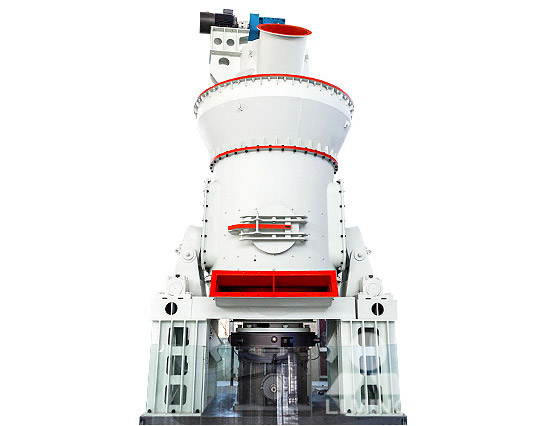

立式辊磨机(中速磨煤机、矿渣立磨)

产品简介

LM立式辊磨机是成熟的立磨技术、国外成功经验和我公司技术创新升级结合的一款节能型磨机设备。它集破碎、干燥、粉磨、分级、输送于一体,可广泛应用于水泥、电力、冶金、化工、非金属矿等行业,并专注于非金属矿、煤粉和矿渣三大领域。

工作原理

LM系列立式磨粉机主要由磨辊总成、磨盘总成、液压站、传动臂总成、选粉机、主减速机、电动机、机体、主减速机润滑站、液压站、PLC电控柜等部分组成。

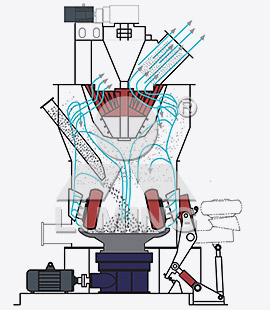

工作时,主电机通过减速机带动磨盘转动,同时热风从进风口进入立磨机体内,物料从下料口落在磨盘中间,在离心力的作用下,物料从磨盘中间向边缘均匀移动,经过磨盘上的粉磨辊道区域时,受到磨辊的碾压,大块物料直接被压碎,细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动,直到被风环处的强气流带走,而较大的颗粒物料又重新掉落到磨盘上继续粉碎,气流中的物料经过上部的分离器时,在转子叶片的作用下,粗颗粒重新回到磨盘上粉磨,合格的细粉随气流一起出磨,被系统的集粉器收集,被收集到的粉料即为立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时,由于自身重量大而不能被风吹起,跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。

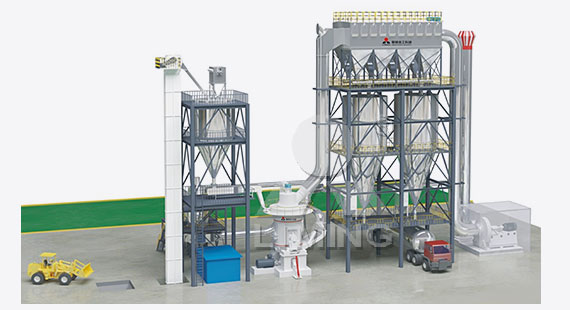

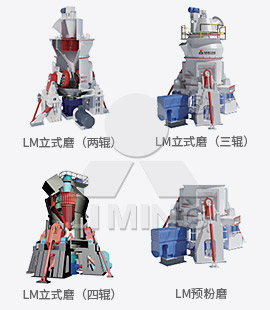

lm工作原理

lm工作原理

lm工作原理

产品卖点

一体化设计,一机多用

集破碎、干燥、粉磨、分级和输送于一体,布局紧凑,占地面积小;主攻非金属矿、煤粉和矿渣三大领域,工艺成熟,既可适用于生料和熟料的磨制,也可作为预粉磨设备使后续磨机大幅度增产节能。

多举措节约运行成本

磨辊在磨盘上直接碾压磨碎物料,减少能耗;热风在磨内直接接触物料,烘干能力强,节省一台烘干机;采用磨辊套避免磨辊与磨盘直接接触,减少磨损;磨辊辊套可反面使用,使用寿命延长一倍。

效率与精度双高

通过液压增压的方式可以增大碾磨力的大小,从而增大产量,提高磨粉效率;根据成品不同的粒度要求,选粉机分别采用笼式选粉机和锥形转子选粉机,选粉精度高。

粉尘与噪音污染小

整机在密封且负压下工作,无粉尘外溢;具有限位装置,避免破坏性冲击和振动噪音;传动系统采用行星齿轮减速机,噪音低。

产品参数

产品图集

专利证书技术成果

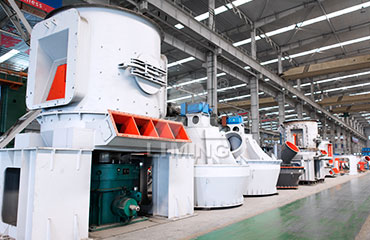

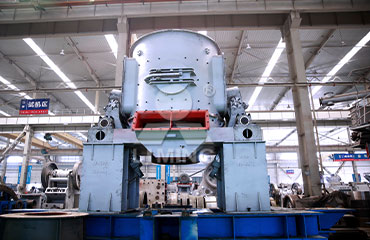

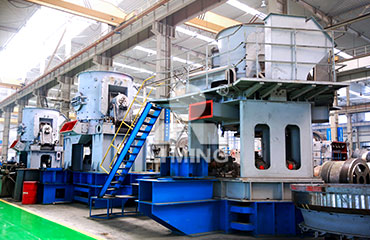

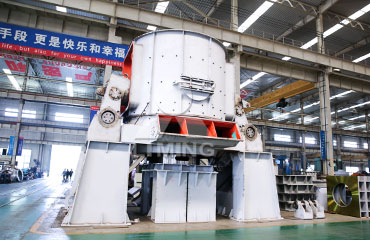

生产场地

生产场地

生产场地

生产场地

生产场地

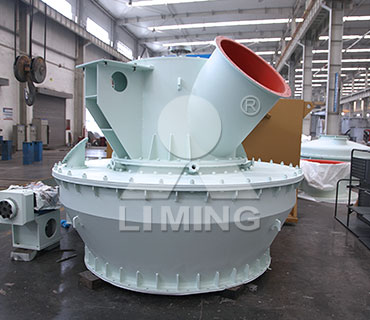

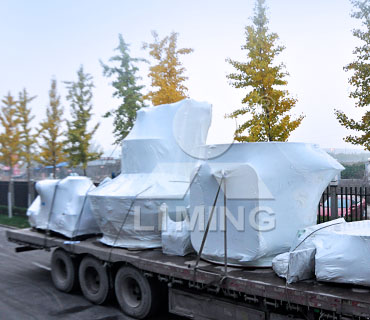

发货现场
发货现场
发货现场

LM立式辊磨机视频介绍
