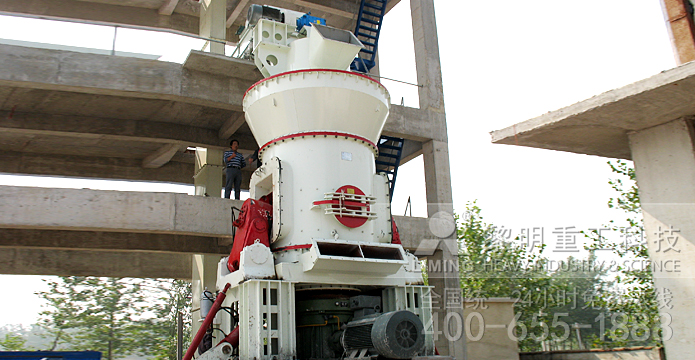

矿渣立磨是一种负压风扫式的粉磨设备，将烘干矿渣，对矿渣进行粉磨。

磨盘上被磨辊粉磨的矿渣由两部分组成：一小部分高水份的新矿渣和大部分粉磨过的具有较低水份的非成品矿渣。这部分非成品矿渣是因颗粒较大经选粉机分离后返回的粗料。强大的负压风使两部分矿渣落到磨盘上。

在离心力作用下，矿渣被引导到辅磨辊下面，通过减少吹风辅磨辊将矿渣排气压实。辅磨辊与磨盘保持一定的距离，并且固定在重量很轻的摇臂上。

主磨辊固定在较厚重的主摇臂上，通过加压研磨配置好的料层。作用力是由磨辊本身的自重及液压系统加压产生的。

磨辊通过与研磨料床摩擦而旋转。在摇臂上安装的传感器和缓冲限位装置上可防止磨辊与磨盘直接金属接触。

被研磨过的矿渣颗粒在离心力的作用下被抛出并流过挡料环。在此处被通过风环上升的气流所捕收，粉尘和气体混合流过研磨室，这样就被装有耐磨衬板的立磨筒体包围起来，进入选粉机。选粉机安装或焊接于立磨筒体上。

在没有辅助传动帮助的情况下，立磨可在已经装料的条件下(短暂停机后)由主电机直接带载启动，为了使主电机卸载，磨辊用液压提升，可将液压系统的压力油导入液压缸的无杆腔即可实现。
