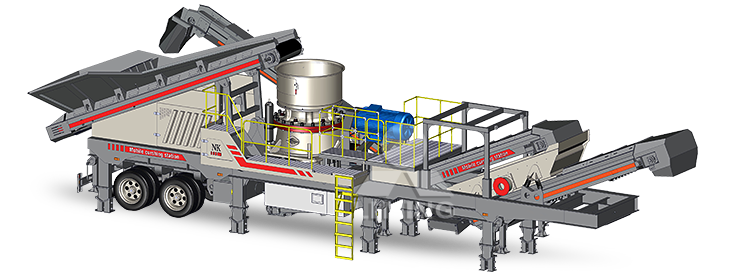

产品简介
NK系列移动站是我公司着力于为客户提供系统、灵活的模块化解决方案,而全新研发出的能满足客户多元化需求的高质量、高产能、实用性强的轮胎移动站。有粗碎移动站、中碎移动站、筛分移动站等类型,可适用于粗碎、中细碎破碎,筛分,整形制砂领域。
产品优势
-
定制主机
搭载主机均为专为移动站研发定制,性能可靠,产量高,能源利用率高,维护调整方便。操作简单,维修方便。
-
模块化设计
整体模块化设计,通用互换性强。当有订单时,可快速组装成所需移动站型号,降低生产周期,满足客户快速交货需求。
-
稀油自润滑
振动筛采用稀油自润滑方式,润滑效果好,维护周期长,8个月更换一次润滑油即可,节约润滑油和人工成本。
-
新式颚破
PE3040颚破采用新型技术设计,使用寿命长,破碎比高,能快捷调整排料口,以满足不同破碎应用的产品需求。
-
-
无基础安装
所有部件完全机载,运输无拆卸部件,省去现场安装工序;合理的可调固定式支腿设计,切实实现了无基础安装。
-
便捷灵活
无外挂皮带机,现场无需吊车和架设皮带机,可快速安装调试,转场时能实现24小时投入生产,实现了移动站便捷、灵活的优越性。
-
智能控制
采用的全新的车载一体化智能自动控制系统,使破碎作业过程的操作、维护、调整更加方便准确。
技术参数

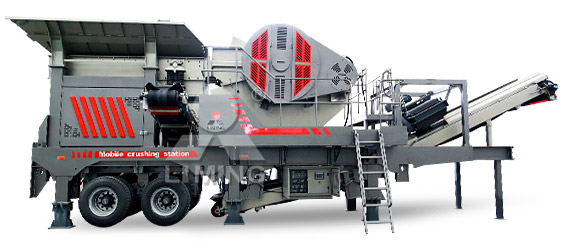

NK100E移动站 | NK1213C移动站 | ||
整机功率 | 138.5kW | 228.5 kW | |
整机重量 | 35T | 31T | |
整机处理能力 | 150-350t/h | 150-300t/h | |
进料斗 | 容积 | 6m³ | 6m³ |
宽度 | 2500mm | 2500mm | |
振动给料机 | 型号 | FK0936 | FK0936 |
装载宽度 | 960mm | 960mm | |
装载长度 | 3600mm | 3600mm | |
破碎机 | 型号 | PE3040颚式破碎机 | CI5X1213反击破 |
电机功率 | 110kW | 200kW | |
进料深度 | 760mm | - | |
进料宽度 | 1000mm | - | |
最大进料 | 680mm | 550mm | |
排料口 | 70-150 | >30mm | |
出料带 | 带宽 | 1000mm | 1000mm |
出料高度 | 3639mm | 3639mm |
NK300H移动站 (无预筛分) |
NK300H移动站 (带返料筛分) |
NK1213移动站 (无预筛分) |
NK1213移动站 (带返料筛分) |
||
整机功率 | 283 kW | 323.5 kW | 231.5 kW | 272 kW | |
整机重量 | 34T | 42T | 29T | 37T | |
整机处理能力 | 110-440t/h | 110-440t/h | 150-300 t/h | 150-300 t/h | |
主机 | 型号 | HPT300圆锥破碎机 | HPT300圆锥破碎机 | CI5X1213反击破碎机 | CI5X1213反击破碎机 |
最大进料 | 220mm | 220mm | 300mm | 300mm | |
功率 | 220kW | 220kW | 200 kW | 200 kW | |
振动筛 | 型号 | - | SKX1536 | - | SKX1536 |
功率 | - | 15kW | - | 15kW | |
转速 | - | 1000r/min | - | 1000r/min | |
振动强度 | - | 4.5G | - | 4.5G | |
筛面尺寸(宽X长) | - | 1500X3600mm | - | 1500X3600mm | |
皮带机 | 进料皮带机带宽 | 1000mm | 1000mm | 1000mm | 1000mm |
主机出料皮带机带宽 | 1000mm | 1000mm | 1000mm | 1000mm | |
筛分转输带宽 | - | 500mm | - | 500mm | |
返料带宽 | - | 500mm | - | 500mm | |
筛下出料带宽 | - | 1200mm | - | 1200mm | |
成品带出料高度 | 3334mm | 3124mm | 3334mm | 3124mm |
SKX1860振动筛(2层/3层) | ||
整机功率 | 72/79.5 kW | |
整机重量 | 27/31T | |
整机处理能力 | 70-600t/h | |
振动筛 | 功率 | 22kW |
筛面尺寸(宽X长) | 1800X6000mm | |
转速 | 1000r/min | |
振动强度 | 4.5G | |
皮带机 | 进料皮带机宽度 | 1000mm |
侧出皮带机宽度 | 650mm | |
筛下皮带机宽度 | 1200mm |
注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
生产线应用

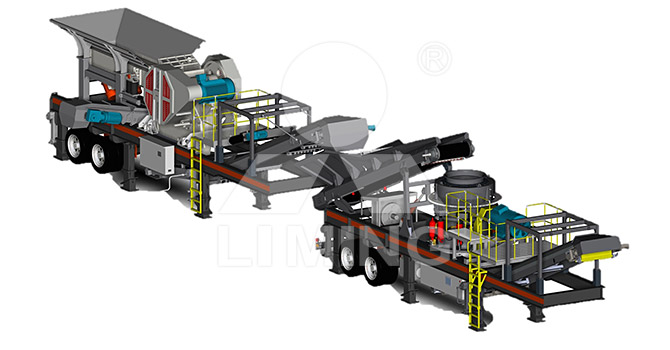

组合一:两段破碎混合料无筛分,产品95%<40mm

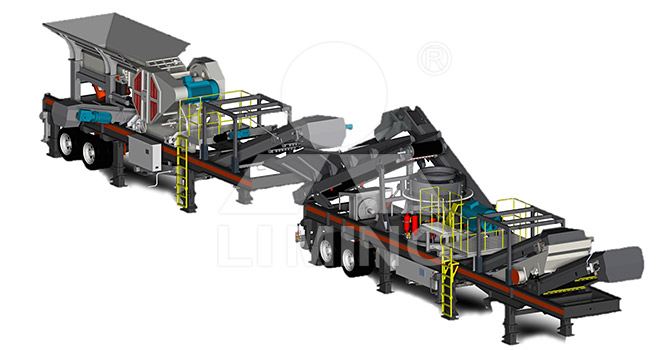

组合二:两段破碎混合料有产品控制筛分

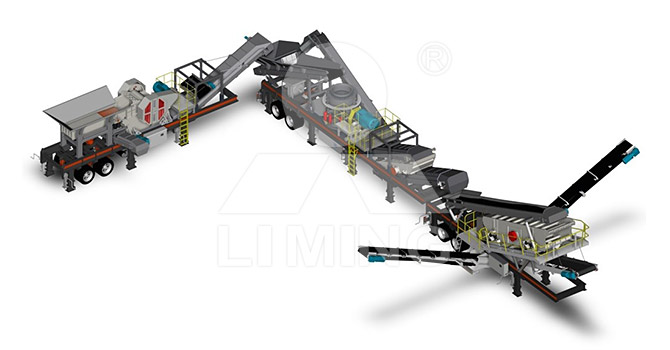

组合三:两段一闭路破碎+筛分,3或4种成品

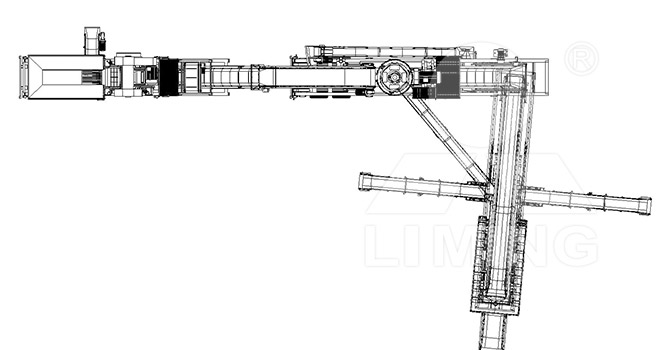

组合四:两段一闭路破碎+筛分,2或3种成品(需增加一搭接皮带机模块)

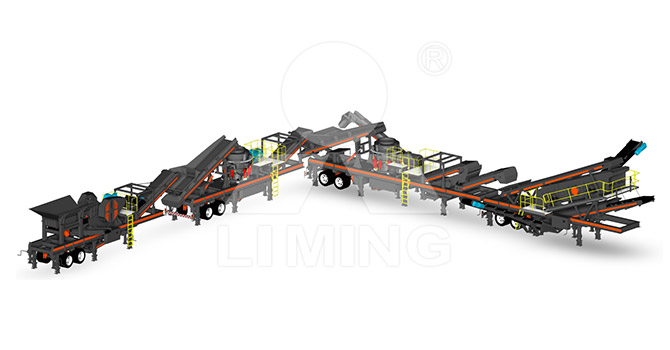

组合五:三段一闭路破碎+筛分,3或4种成品
