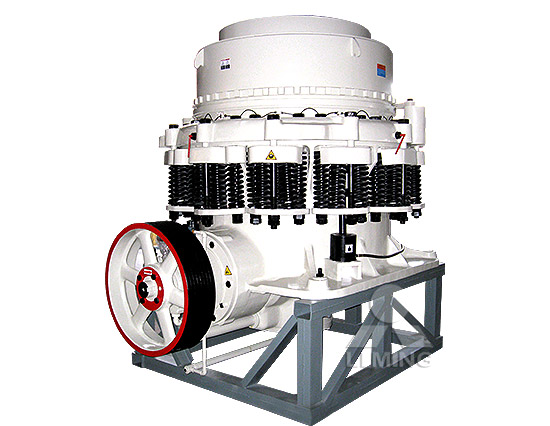

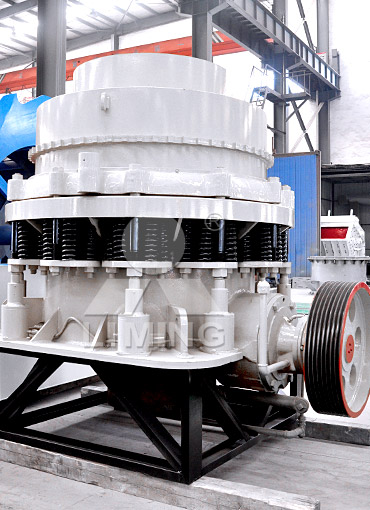

CS圆锥破碎机

产品简介

CS圆锥破碎机是基于层压破碎原理和多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能弹簧圆锥破。多年来,以其优异的性能、可靠的质量和高性价比赢得全球用户的信任,是传统圆锥破碎机的理想替代产品。

工作原理

CS圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成;其辅助部分由电气系统、稀油润滑系统和液压清腔系统组成。

工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度经下部排出。

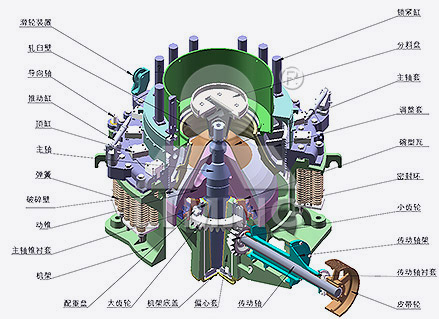

CS圆锥破碎机工作原理

产品卖点

层压破碎设计

利用层压破碎原理对物料进行破碎,破碎效率高,易损件磨耗低。破碎后成品呈立方体,细粒级含量高,可满足一些高品质骨料的使用需求。

稀油润滑系统

稀油润滑系统采用双油泵、双过滤器冗余设计,在设备启动前就可进行润滑,适应性强,易于控制,延长了零件使用寿命。

过载保护系统

当有不能破碎的物料进入设备破碎腔时,以高性能合金钢弹簧为核心的过载保护系统,能有效保护设备的安全。

液压清腔系统

液压清腔系统可在设备发生瞬间闷车等非正常停机的情况下,通过液压起顶使定动锥间间隙增大,方便清腔,节省维护时间。

产品参数

产品图集

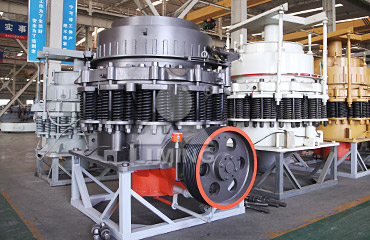

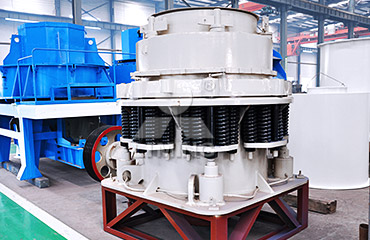

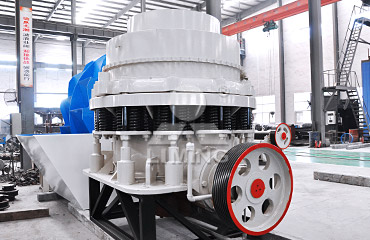

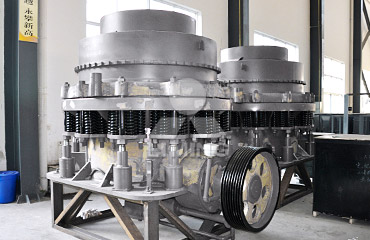

生产场地

生产场地

生产场地

生产场地

生产场地

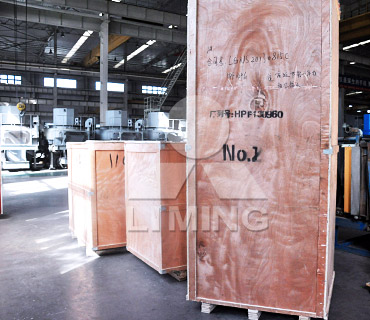

发货现场
发货现场
发货现场

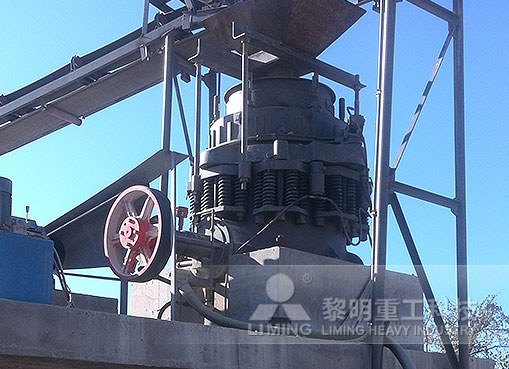

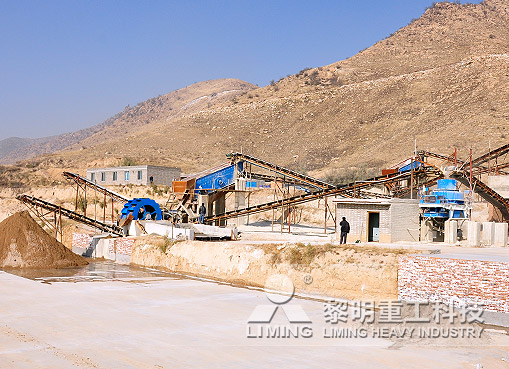

山西临汾花岗岩制砂生产线

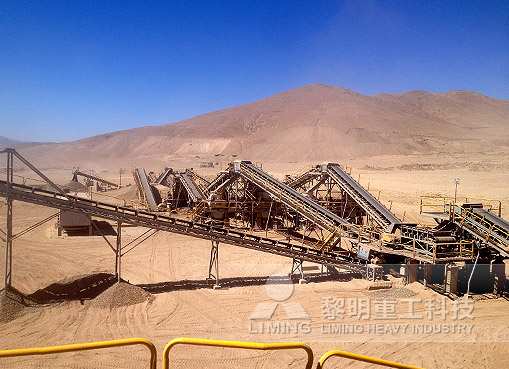

苏里南石料生产线

×
