专注三大领域

LM系列立式磨粉机可广泛应用于水泥、电力、冶金、化工、非金属矿等行业,并专注于 非金属矿煤粉矿渣三大领域。

矿石磨

矿石磨(K)

水泥生料、电力脱硫粉、石膏粉、风化金属矿、非金属矿及其烧结矿等莫氏硬度在4级以下、密度在4.6以下、抗压强度在170Mpa以下、非易燃易爆矿、无腐蚀性的脆性物料。

煤磨

煤磨(M)

火力发电、钢厂、喷煤锅炉等煤粉。

矿渣磨/难磨料

矿渣磨/难磨料(N)

矿渣、粉煤灰、铝矾土、金属矿、风化石英、长石、花岗岩等莫氏硬度在4-6级、密度在4.6以下、抗压强度在170~240Mpa、非易燃易爆、无腐蚀性的脆性物料。

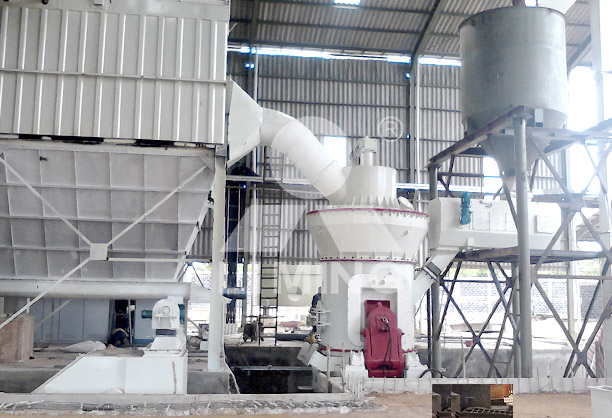

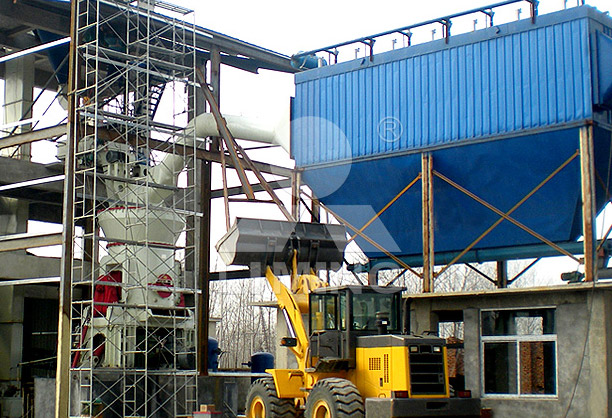

  • 某石粉加工厂配置:LM1900K

    原料与成品:重钙,250-325目
    时产:40-60T/H

  • 高炉喷吹煤加工配置:LM1500M

    原料与成品:烟煤,200目=D80
    时产:18-20T/H

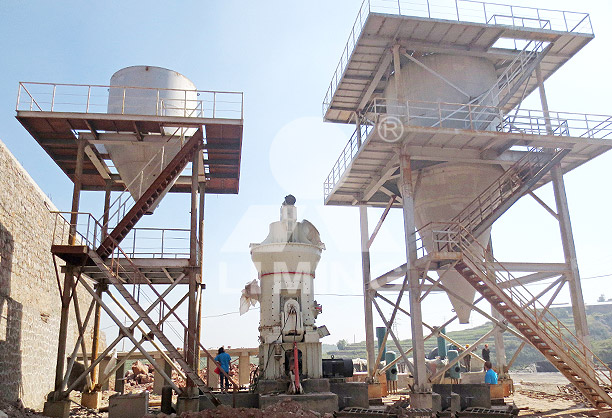

  • 矿渣微粉项目配置:LM1300N

    原料与成品:矿渣,400㎡/kg
    时产:7-11T/H

lm立式磨粉机配置-某石粉加工厂配置
lm立式磨粉机配置-高炉喷吹煤加工配置
lm立式磨粉机配置-矿渣微粉项目配置
lm立式磨粉机配置-某石粉加工厂配置

某石粉加工厂配置:LM1900K

原料与成品:重钙,250-325目
时产:40-60T/H

lm立式磨粉机配置-高炉喷吹煤加工配置

高炉喷吹煤加工配置:LM1500M

原料与成品:烟煤,200目=D80
时产:18-20T/H

lm立式磨粉机配置-矿渣微粉项目配置

矿渣微粉项目配置:LM1300N

原料与成品:矿渣,400㎡/kg
时产:7-11T/H

六大特点吸睛

投资费用低

由于集破碎、干燥、粉磨、分级、输送于一体,系统简单,布局紧凑,占地面积小,而且可露天布置,因此能大量降低投资费用。

运行成本低

(1)效率高:磨辊在磨盘上直接碾压磨碎物料,能耗低。(2)磨损少:工作中磨辊并不与磨盘直接接触,且磨辊与衬板采用品质良好材料制作,因此使用寿命长,磨损少。

烘干效率高

由外部通入到磨机内的热风,在磨内直接、多次与粉状物料充分接触,烘干能力强,可为磨机系统节省一台烘干机,节约能源,通过调节热风温度,能满足不同湿度物料要求。

操作维修简便

(1)装备有自动控制系统,可实现远程控制,操作简便。 (2)装备有防止辊套和磨盘衬板直接接触的限位装置,避免了破坏性冲击和剧烈震动。 (3)通过检修油缸,翻转动臂,更换辊套、衬板,方便快捷,减少停机损失。

产品质量稳定

(1)由于物料在磨内停留时间短,易于检测和控制产品粒度及化学成分,减少重复碾磨,稳定产品质量。 (2)产品中含铁量少,且所含机械磨损铁易于去除,用于粉磨白色或透明物料时,产品的白度和净度高。

环保清洁

震动小,噪音低,且设备整体密封,系统在负压下工作,粉尘外溢少,环境清洁,满足国家环保要求。

工艺系统探秘

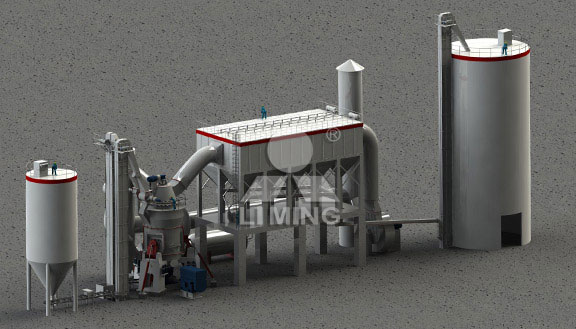

lm立式磨粉机配置-工艺系统

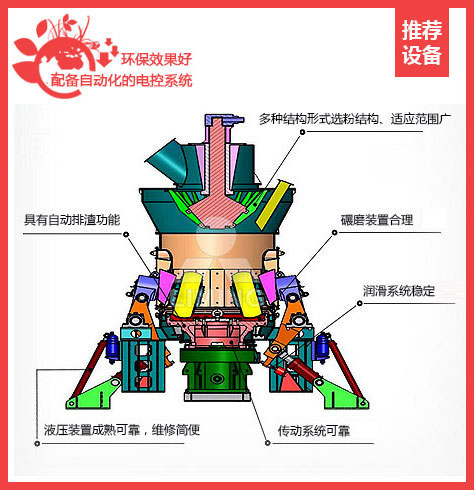

lm立式磨粉机配置-工作原理

工作原理

主电机通过减速机带动磨盘转动,同时热风从进风口进入立磨机体内,物料从下料口落在磨盘中间,在离心力的作用下,物料从磨盘中间向边缘均匀移动,经过磨盘上的粉磨辊道区域时,受到磨辊的碾压,大块物料直接被压碎,细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动,直到被风环处的强气流带走,而较大的颗粒物料又重新掉落到磨盘上继续粉碎,气流中的物料经过上部的分离器时,在转子叶片的作用下,粗颗粒重新回到磨盘上粉磨,合格的细粉随气流一起出磨,被系统的集粉器收集,被收集到的粉料即为立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时,由于自身重量大而不能被风吹起,跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。

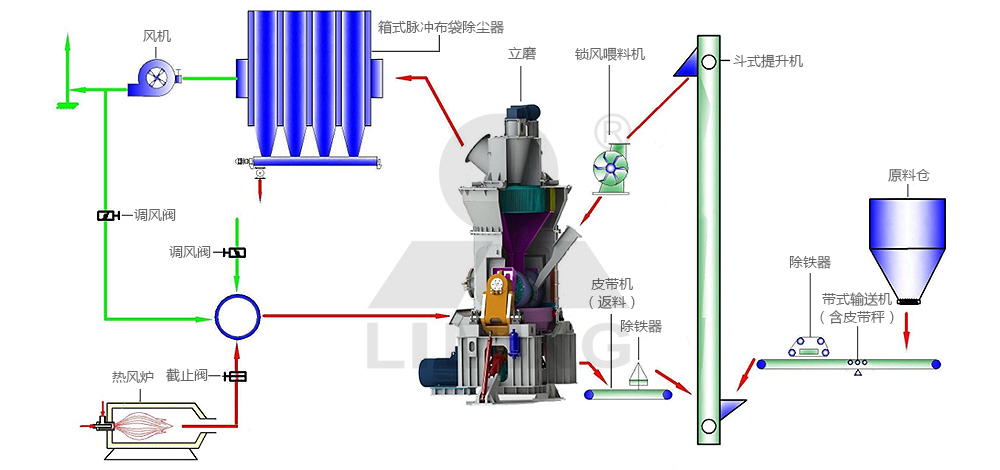

  • 单脉冲除尘器开路系统
  • 单脉冲除尘器闭路系统(烘干)

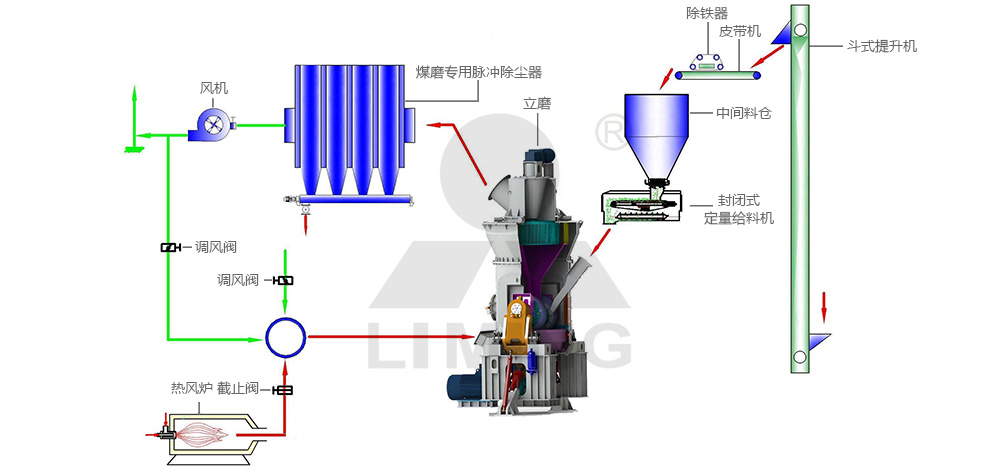

  • 立式磨煤机典型闭路系统

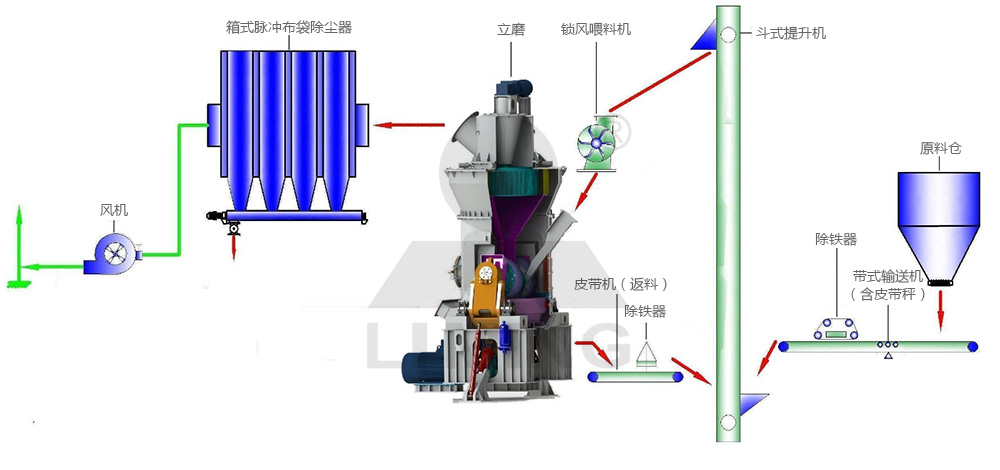

单脉冲除尘器开路系统

LM系列立式辊磨机 技术参数

广泛应用于非金属矿、煤粉、矿渣制粉三大领域

  • LM系列立式矿石磨(K)
  • LM系列立式煤磨(M)
  • LM系列立式矿渣磨(N)

LM型立式辊磨机基本技术参数(非金属矿行业)

规格型号 LM1300K LM1500K LM1700K LM1900K LM2200K LM2400K LM2800K LM3400K LM3700K
处理能力(T/H) 10-40 13-50 18-70 23-85 36-135 41-164 50-196 70-260 90-320
成品细度 μm 840-33 840-33 840-33 840-33 840-33 840-33 840-33 840-33 840-33
20-425 20-425 20-425 20-425 20-425 20-425 20-425 20-425 20-425
成品水分 ≤1% ≤1% ≤1% ≤1% ≤1% ≤1% ≤1% ≤1% ≤1%
入磨物料尺寸(mm) <38 <40 <42 <45 <50 <55 <58 <62 <65
入磨物料水分 <4% <4% <4% <4% <4% <4% <4% <4% <4%
需烘干入磨物料水分 <15% <15% <15% <15% <15% <15% <15% <15% <15%
入磨风温(℃) <350 <350 <350 <350 <350 <350 <350 <350 <350
出磨风温(℃) 70-95 70-95 70-95 70-95 70-95 70-95 70-95 70-95 70-95
主电机功率(KW) 200 280 400 500 800 900 1120 1800 2500
注:1、以上数据是加工莫氏硬度小于7级的脆性物料的参考值。     2、当要求成品水分小于入磨原料的水份时才通入热风。
